100A回路电阻测试仪技术测评与应用解析

引言：高压设备回路电阻检测的现实需求

在电力系统的日常运维与设备验收环节，回路电阻的精密测量始终是评估高压开关触头接触状态的关键手段。传统检测方式在测量电流、抗干扰能力等方面存在局限，难以满足现行标准对检测精度的要求。围绕这一背景，一款专为电力、供电部门，高压开关生产厂家及相关科研单位设计的100A回路电阻测试仪进入行业视野，本次测评将从技术原理、功能特性、应用效果等维度展开分析。

传统检测方式面临的三大挑战

在深入了解产品之前，要梳理行业内长期存在的检测痛点：

•测量电流不足：传统QJ44型双臂直流电桥测试电流为mA级，难以发现变压器线圈导电回路截面积减少的缺陷；

•触点膜层干扰：在测量高压开关回路电阻时，受油膜和氧化层影响，传统方法测得电阻值偏大，掩盖真实的回路电阻值；

•环境干扰严重：现场测试环境下存在强电磁干扰，影响判断。

这些问题共同指向一个关键需求：需要一种能够输出大电流、具备抗干扰能力的精密测量设备。

标准符合性：合规性是选型的基础

武汉越能高测电力设备有限公司的该测试仪的设计遵循中华人民共和国电力执行标准DL/T845.4-2004，同时满足SD301-88《交流500KV电气设备交接和预防性试验规程》及新版《电气设备预防性试验规程》中关于测量电流不小于100A的规定。对于电力检测行业而言，标准符合性并非附加项，而是设备能否进入现场作业的前提条件。

技术原理：高频开关电源如何解决大电流输出难题

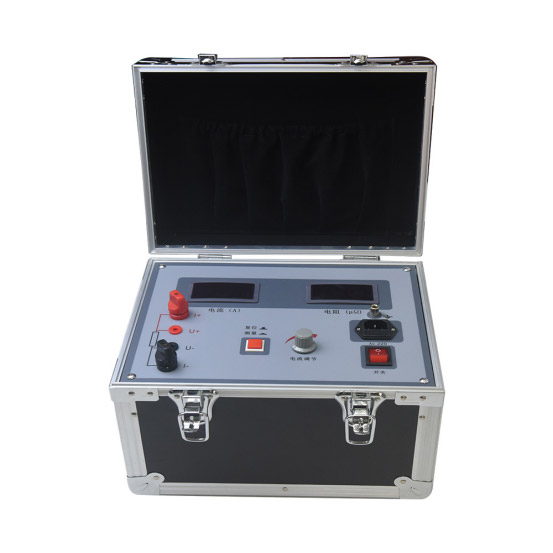

100A回路电阻测试仪基于高频开关电源技术和数字电路技术构建其测量体系。与传统脉冲式电源存在瞬间电流弊端不同，该设备采用电源技术实现长时间持续强电流输出，能够以DC 100A的标准测试电流长时间工作，从而有效击穿氧化膜，确保测试结果真实反映回路电阻的实际状态。这一技术路径直接回应了触点膜层干扰这一行业难题——只有电流足够大且持续输出，才能穿透油膜与氧化层，获取真实的接触电阻数值。

功能详解：从测量精度到操作体验

结合产品公开的技术信息，可以从四个主要功能维度理解这款设备的实际表现：

•大电流输出：提供DC 100A标准测试电流，满足国家预防性试验规程要求，是该设备区别于传统mA级电桥的关键；

•微电阻测量：测量范围1～1999μΩ，分辨率达1μΩ，实现对开关触头接触电阻的精密捕捉；

•数字双显：同时显示测试电流与电阻值，方便用户实时监测测试状态并直接获取阻值，减少人为读数误差；

•四线法测试：采用“电流电压法（四端子接线）”，消除测试线线路电阻对测量结果的影响，这是确保微电阻测量准确性的基础方法。

四项功能相互配合，构成了从电流输出到数据呈现的整套测量逻辑：先由大电流突破膜层干扰，再借助四端子接线排除线路电阻误差，通过数字双显将真实的微电阻数值呈现给使用者。

差异化优势

在实际现场作业中，仪器的读数能力尤为关键。该设备具备强抗干扰能力，在严重干扰条件下读数能控制在±1个字范围内，确保重复性测量的一致性，这对于强电磁环境下的现场检测具有实际意义。

此外，设备在硬件层面采用接插件及高精度电阻，实现高耐用性设计，增强抗振性能并消除环境温度对测量精度的影响。整机重量为5Kg（不含附件），体积小巧，具备便携性，能够适应现场移动作业需求，减轻检测人员的负担。

应用场景与实测案例

从行业适配角度看，该设备适用于电力局预防性试验、高压开关制造厂质检、工矿企业高压设备维护等多类场景，覆盖电力、供电部门，高压开关生产厂家及相关科研单位的检测需求。

在具体案例中，某500KV变电站高压断路器预防性试验采用该测试仪替代传统直流电桥，在100A电流下准确测得μΩ级回路电阻，有效预防了触头发热缺陷的发生。这一实测结果印证了大电流输出与高精度测量相结合的技术路径，在真实工况下具备可验证的实际效果。

售后服务体系

武汉越能高测电力设备有限公司的产品配套了较为完整的售后服务承诺：自发货之日起三个月内，产品出现缺陷实行包换；一年内实行免费维修，一年以上提供有偿终身维修，由专职维修人员或寄回公司售后服务部处理。这套服务体系为设备的长期使用提供了支持，也在一定程度上体现了生产企业对产品质量的信心。

结语

综合来看，100A回路电阻测试仪围绕高压开关触头氧化膜击穿这一行业难题，通过高频开关电源技术实现持续大电流输出，并结合四线法测试、数字双显等功能设计，在测量精度、抗干扰能力与现场适用性之间取得了平衡。对于需要开展高压设备预防性试验、质检验收或运维检测的电力、供电部门，高压开关生产厂家及相关科研单位而言，这款设备提供了一种符合现行标准、具备实测案例支撑的检测方案，值得在设备选型过程中予以关注。
